Angaben zu den Küvetten

Angaben zu den Küvetten

Spektrophotometer und andere komplexe Quarz-Zusammensetzungen der Marke Starna® , sofern nicht durch ihr Design davon ausgeschlossen, werden unter Verwendung einer Konstruktionsmethode des vollständigen Verschmelzens zusammengesetzt. Diese Technik, von Optiglass - Mitarbeitern auf den Weg gebracht, stellt sicher, dass die Küvetten in ein einziges homogenes Stück geschmolzen werden, wobei lediglich Hitze ohne dazwischen liegende Verbindung erzeugende Materialien verwendet wird. Alle Küvetten werden vorsichtig abgekühlt, um jegliche mögliche Belastungsrückstände nach dem Schmelzprozess zu entfernen, wodurch sichergestellt wird, dass die Küvetten sowohl maximale physikalische Stärke als auch Widerstandsfähigkeit gegenüber Lösungen erhalten. Mit wenigen Ausnahmen kann man die Küvetten sicher mit Druckdifferentialen bis zu 3 x 105 Pa (drei Atmosphären) verwenden.

allgemeine Angaben

Fensterparallelität zueinander:
Ebenheit des Fensters:
Standard-Fensterpolierung:
Laser-Fensterpolierung: :

weniger als 3 arc min.
weniger als 4 Newton Fringes. 60/40 Kratzer/Unebenheiten.
20/10 Kratzer/Unebenheiten.

Materialien

Pfadlängen

Toleranz

Glas
Glas
Glas
optisches Spezialglas
optisches Spezialglas
Quartz
Quartz
Quartz

weniger als 10mm
10 bis 30mm
40 bis 100mm
bis bis 20mm
30 bis 100mm
0.01 bis 0.05mm
0.1 bis 0.4mm
0.5 bis 100mm

± 0.02mm
± 0.1mm
± 0.2mm
± 0.01mm
± 0.02mm
± 0.002mm
± 0.005mm
± 0.01mm

Die standardmäßige Fensterdicke beträgt 1.25mm, poliert auf weniger als 4 Newton Fringes pro Zentimeter auf der Sichtfläche, typisch flach auf weniger als 1 micron (0.001mm) über der Fensterfläche.Obwohl man Küvetten mit den meisten Lösungen und säurehaltigen Lösungen verwenden kann, sollte man fluorierte Säuren wie etwa Fluorwasserstoffsäure (HF) in jeder Konzentration vermeiden, da diese das Quarz angreifen. Starke basische Lösungen (pH 9.0 und darüber) beschädigen ebenfalls die Oberfläche der Fenster und verkürzen die Lebenszeit der Küvetten.Durchflußküvetten mit Pfadlängen von weniger als 0.5mm werden mittels einer Interferenzmethode sowohl vor als auch nach dem letzten Schmelzen gemessen. Die Berechnung dieser Messung bietet eine Pfadlängen-Ungenauigkeit, die besser als 0.2 Mikrometer (0.0002mm) ist. Eine Pfadlängenzertifizierung kann für einzelne Küvetten gegen einen geringen Aufpreis vorgenommen werdem. Diese muß schon bei der Bestellung mitangefordert werden.

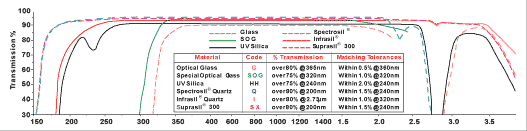

Lichtdurchlässigkeitseigenschaften des Fenstermaterials

Eingetragene Markenzeichen: INFRASIL® & Suprasil® 300 Heraeus Quarzglas GmbH, Hanau / Main, Deutschland.SPECTROSIL®, Thermal Syndicate, England. Borofloat® Corning Glass Works, U.S.A. Obige Information stellt die ungefähren Lichtdurchlässigkeitsbereiche der bei der Herstellung der Starna-Küvetten verwendeten garantierten Materialien dar. Es ergibt sich eine Dicke von 5 mm, was ungefähr dem Doppelten der Dicke der bei der Konstruktion der meisten Küvetten verwendeten Fenster entspricht.

Angaben zum Material

Optiglass bietet fünf hauptsächliche Fenstermaterialien an: Optisches Glas (G) und Optisches Spezialglas (SOG) für den sichtbaren Bereich. Spectrosil® Quarz (Q) oder Entsprechendes für den UV-Fernbereich, Infrasil® Quarz (I) oder Entsprechendes für den nahen UV-Bereich (IR) sowie Suprasil® 300 (SX) oder Entsprechendes, das aus dem UV-Fernbereich in den nahen Infrarot-Bereich leitet. Es sind zusätzlich weitere Fenstermaterialien erhältlich, wie etwa Borofloat (PX) und UV Silica (HH).Ist ein bestimmtes Fenstermaterial gewünscht und nicht in diesem Katalog aufgeführt, wenden Sie sich bitte hinsichtlich der Verfügbarkeit an uns. Alle verwendeten Materialien leiten unter Garantie mehr als 80% des folgenden brauchbaren Wellenlängenbereichs:

Material	Abreviation	UR From	>80% from nm
Optical Glass	G	334 nm	360 through 2500 nm
Special Optical Glass	SOG	320 nm	320 through 2500 nm
Borofloat	PX	325 nm	330 through 2500 nm
UV Silica	HH	220 nm	260 through 2500 nm
Spectrosil® Quartz	Q	190 nm	200 through 2500 nm
Infrasil®	I	220 nm	220 through 3800 nm
Suprasil® 300 Quartz	SX	190 nm	200 through 3500 nm

Für fluoreszente Anwendungen empfiehlt sich Spectrosil® als das am besten geeignete Fenstermaterial, da es keinerlei Hintergrundfluoreszenz aufweist. Einige andere Materialien, besonders Glas und niedrige Grade Quarz könnten über Hintergrundfluoreszenz verfügen.Die hohe Sorgfalt bei der Qualität des Polierens sowie die einzigartige Konstruktion der normalen Quarz-Fluoreszenzküvetten der Marke Starna® bringt sie in den Bereich von Toleranzen, die noch streng genug sind, um bei Laseranwendungen genutzt zu werden. Diese Techniken sind besonders bei der Herstellung viel größerer Ultrahochvakuum(UHV)- Küvetten von Bedeutung.
